Le montage 16+4 s’impose dès que la portée dépasse 5,5 mètres ou que l’on souhaite intégrer des réseaux techniques dans le plancher. Pour les portées plus courtes sans contraintes particulières, le montage 12+4 suffit amplement et permet de gagner de précieux centimètres sous plafond.
Le plancher poutrelle hourdis s’impose en maison individuelle, avec un prix moyen situé entre 90 et 160 € par m² pose comprise selon les estimations disponibles. Lorsqu’on trace les plans d’un vide sanitaire ou d’un étage, arbitrer entre ces deux épaisseurs conditionne la rigidité de l’ouvrage, le confort acoustique et l’absence de fissures futures.
Comment choisir entre un plancher hourdis 12+4 et 16+4 ?
Le choix entre un plancher 12+4 et un 16+4 dépend principalement de la portée libre entre les murs porteurs et de l’épaisseur totale réservée au gros œuvre. Le format 16+4 est le plus utilisé en maison individuelle pour sa rigidité supérieure sur les portées courantes.
Opter pour un ensemble plus épais évite les phénomènes de vibration au centre des pièces de vie et sécurise la structure face aux charges d’exploitation du quotidien.
| Type de montage | Épaisseur totale | Portée maximale (habitation) |
|---|---|---|
| 12+4 | 16 cm | 5,5 m |
| 16+4 | 20 cm | 6,5 m |
| 20+5 | 25 cm | 7,5 m |
| 25+5 | 30 cm | 8,5 m |
Quelles sont les portées maximales pour chaque hauteur de plancher ?
La portée maximale pour un montage 12+4 atteint 5,5 m pour une charge d’habitation de 150 kg/m², tandis qu’un montage 16+4 autorise jusqu’à 6,5 m. Au-delà, il faut basculer sur des épaisseurs de 20+5 ou 25+5.
Sur une portée intermédiaire comme 5,30 m, le 12+4 atteint sa limite haute de flexion. Préférer le 16+4 permet de limiter la flèche active et d’éviter les désordres sur les cloisons ou les revêtements de sol. L’impact sur la hauteur sous plafond finale doit alors être anticipé sur vos coupes d’élévation.
Comment interpréter la notation de l’épaisseur du plancher hourdis ?
Un plancher 16+4 signifie 16 cm d’entrevous surmontés de 4 cm de béton, tandis qu’un 12+4 atteint environ 16 cm au total. Le premier chiffre désigne la hauteur de l’entrevous de coffrage, et le second correspond à l’épaisseur de la dalle de compression coulée par-dessus.
Le modèle 16+4 correspond ainsi à une structure finie d’environ 20 cm d’épaisseur. Ce montage standard offre un compromis mécanique pour franchir les portées d’un séjour moderne sans nécessiter de refend intermédiaire.
Quelles sont les règles techniques et normatives du NF DTU 23.5 à suivre ?
Les règles de mise en œuvre d’un plancher nervuré à poutrelles préfabriquées sont encadrées par le NF DTU 23.5 et les normes applicables pour le béton précontraint. Ces textes fixent les exigences de résistance, les profondeurs d’appui minimales et les conditions de coulage du béton.

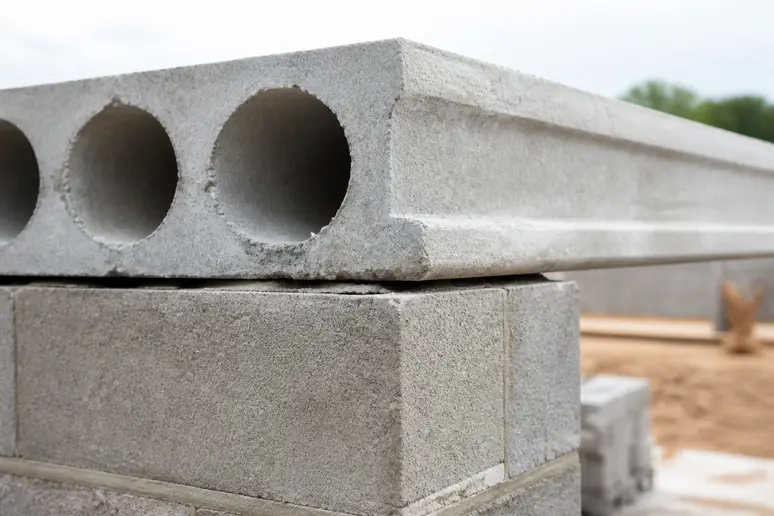

Les longueurs de repos minimales des poutrelles sur appui sont strictement encadrées : comptez 15 mm pour les éléments porteurs en béton armé et 25 mm pour les éléments maçonnés. Négliger cet appui compromet la transmission des charges vers les fondations.
Quelles sont les contraintes sur l’incorporation de gaines dans la dalle ?
L’incorporation de gaines ou canalisations est formellement interdite pour toute dalle de compression d’épaisseur inférieure ou égale à 5 cm. Avec une table de compression de 4 cm (comme sur un 12+4 ou un 16+4 standard), aucun fourreau électrique ou tuyau d’eau ne doit traverser la dalle dans son épaisseur.
L’enrobage par rapport à la surface doit être de 4 cm minimum pour les planchers entrevous de coffrage résistants et de 5 cm pour tous les autres types de plancher. Passer outre fragilise directement la zone comprimée du béton armé.
Quel dosage et quelle classe de béton utiliser pour la dalle de compression ?
La classe minimale du béton pour les chaînages ou la dalle de répartition coulée en œuvre est C25/30. Ce béton structurel garantit la cohésion parfaite entre la tête des poutrelles précontraintes et le treillis soudé.
Un béton sous-dosé ou gâché avec un excès d’eau sur le chantier chute rapidement sous cette classe de résistance, risquant d’entraîner une fissuration précoce sous la charge des cloisons.
Les erreurs courantes de dimensionnement et de pose sur plancher nervuré
Une mauvaise appréciation des portées ou des réservations techniques peut compromettre la solidité de votre plancher. Voici les erreurs les plus fréquentes observées lors de la conception :
- Encastrer des fourreaux électriques dans une table de 4 cm : certains installateurs noient des gaines dans la dalle de compression de 4 cm, ce qui réduit la section utile de béton comprimé et crée des amorces de rupture structurelle. Il faut impérativement couler une dalle de répartition d’au moins 6 cm ou passer les réseaux dans une chape de ravoirage distincte.
- Sous-dimensionner l’entrevous sur une longue portée : poser un hourdis 12+4 sur une longueur libre supérieure à 5 mètres provoque une flèche excessive sous les charges d’exploitation. Pour de grandes longueurs comme 5,30 m, un dimensionnement rigoureux via les abaques du fabricant (Rector, KP1, Seac) est indispensable pour calculer l’inertie requise et éviter les microfissures dans les revêtements.
- Réduire la longueur d’appui sur la maçonnerie : araser les poutrelles avec moins de 25 mm de repos sur un mur en parpaings entraîne des concentrations de contraintes destructrices en rive. Vous devez respecter les 25 mm sur maçonnerie ou 15 mm sur poutre béton armé pour assurer le transfert correct des charges.
Si vous prévoyez une portée supérieure à 5 mètres ou le passage de gaines en dalle, retenez que le montage 16+4 avec une surépaisseur de béton est le standard incontournable pour sécuriser votre ouvrage.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
FAQ
Pourquoi le montage 16+4 est-il plus répandu que le 12+4 en maison individuelle ?
Le montage 16+4 offre une inertie mécanique permettant de couvrir jusqu’à 6,5 m de portée tout en limitant les vibrations au centre des pièces de vie.
Peut-on utiliser un montage 12+4 pour une portée de 5,30 m ?
Bien que la portée limite théorique du 12+4 soit de 5,5 m, une portée de 5,30 m engendre un risque élevé de flèche et de fissures ; le recours à un 16+4 reste vivement recommandé selon les abaques techniques.
Quelle est l’épaisseur minimale de béton pour noyer des gaines électriques ?
Le DTU 23.5 interdit toute incorporation de gaines dans les dalles de 5 cm ou moins ; une épaisseur supérieure à 5 cm est obligatoire pour respecter les enrobages normatifs.
Consultez dès aujourd’hui les abaques techniques du fabricant de vos poutrelles pour valider l’épaisseur de votre plancher en fonction de vos portées réelles.
