Mise à jour le 18 septembre 2026
Le joint de dilatation est obligatoire dès que la longueur d’un ouvrage continu dépasse 20 à 30 mètres. Sur les surfaces plus réduites, c’est le joint de retrait qui prend le relais pour éviter les fissurations anarchiques lors du séchage de la dalle.
Au fil des saisons, une dalle extérieure subit des écarts thermiques considérables. En plein été sous un soleil de plomb, la matière chauffe et gagne du volume ; en hiver, le gel provoque une contraction brutale. Sans espace de liberté aménagé dans la masse, la structure monte en compression interne jusqu’à ce que la surface éclate ou se soulève de manière irréversible.
Pourquoi le joint de dilatation est-il indispensable pour une dalle béton ?
Le joint de dilatation absorbe les mouvements structurels du matériau provoqués par la température, le retrait, le tassement du sol, les charges d’exploitation et les séismes. Il agit comme une zone tampon qui sépare physiquement deux blocs de béton, préservant ainsi l’intégrité de l’ouvrage sans altérer sa planéité.
Quel est le rôle du joint de dilatation face aux variations thermiques ?
Le béton n’est pas un matériau inerte : son coefficient de dilatation thermique atteint 10^-5 /°C, soit une variation dimensionnelle de 0,01 mm/m/°C. Sur une surface exposée à une amplitude thermique annuelle de 40 °C, une dalle de 20 mètres de long subit une variation théorique de près de 8 millimètres.
Lorsque cette dilatation naturelle rencontre un obstacle rigide comme les fondations d’un mur ou une autre section de dalle, les contraintes mécaniques créent des fissures traversantes. Le joint compressible offre cet espace de déformation salutaire en absorbant les poussées horizontales sans dégrader les arêtes du dallage.
Comment le DTU 13.3 encadre-t-il la conception des dallages ?
Le DTU 13.3 régit la conception et le dimensionnement des dallages en béton pour garantir leur durabilité face aux sollicitations climatiques et mécaniques. Ce texte technique impose d’anticiper le comportement de la matière dès la phase de calpinage, en distinguant précisément les zones libres de toute entrave et les points durs du bâtiment.
En zone sismique, les distances d’espacement des joints sont ajustées conformément aux exigences de l’Eurocode 8 afin d’empêcher les chocs destructeurs entre deux corps de bâtiment contigus. La norme encadre ainsi l’épaisseur minimale, le ferraillage et le type d’isolation à intégrer autour de chaque section indépendante.
La distinction essentielle entre joint de dilatation et joint de retrait

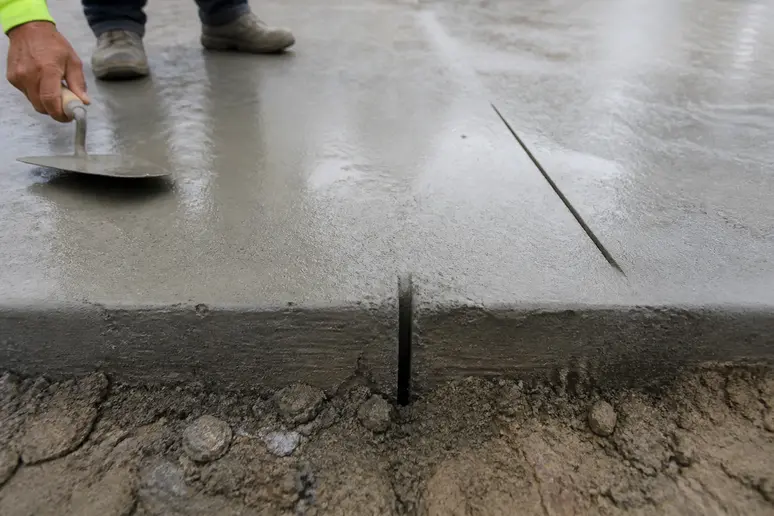

Le joint de dilatation traverse l’intégralité de l’épaisseur de la dalle pour séparer deux structures indépendantes, tandis que le joint de retrait n’entaille que la partie supérieure du béton. Le premier gère les mouvements permanents liés au climat et au sol, alors que le second canalise le retrait hydraulique lors des premières semaines de prise.
Cette distinction reste la source la plus courante d’erreurs sur les chantiers individuels, notamment lors du calcul du coût lié à un béton terrasse où le choix des profilés influe sur la mise en œuvre globale.
Comment identifier un joint de fractionnement ?
Le joint de fractionnement, couramment appelé joint de retrait, se présente sous la forme d’une entaille rectiligne d’environ 3 à 5 mm de largeur, réalisée sur un tiers de l’épaisseur du dallage. Sa mission consiste à créer une ligne de faiblesse volontaire pour inciter le béton à fissurer au fond de cette rainure discrète plutôt qu’en plein milieu du panneau visible.
Ces découpes s’effectuent par sciage mécanique ou par insertion de profilés en plastique lors de la phase de coulage, avant le durcissement complet de la pâte de ciment.
Pourquoi ne faut-il pas confondre retrait et dilatation ?
Le retrait hydraulique intervient principalement durant la phase de séchage, lorsque l’eau excédentaire s’évapore et provoque une diminution globale du volume du béton. À l’inverse, la dilatation thermique est un phénomène perpétuel et réversible qui accompagne chaque cycle jour-nuit et chaque changement de saison sur toute la durée de vie de l’ouvrage.
Confondre ces deux dispositifs conduit souvent à installer de simples profilés de fractionnement là où un véritable isolant compressible traversant était requis pour absorber les poussées transversales.
Espacements et dimensions réglementaires selon les normes
L’espacement des joints de dilatation doit être mis en œuvre tous les 20 à 30 mètres sur les grandes surfaces en béton pour respecter les exigences normatives. Sur les surfaces extérieures courantes, la dalle est subdivisée en modules n’excédant pas 25 m² par des joints de retrait espacés au maximum de 5 mètres.
Ces dimensions de calpinage doivent être définies précisément avant même l’installation du coffrage.
| Type de joint | Espacement maximal | Profondeur d’intervention | Largeur conseillée |
|---|---|---|---|
| Joint de dilatation | 20 à 30 mètres | Toute l’épaisseur | 10 à 20 mm |
| Joint de retrait / fractionnement | 5 mètres (panneaux de 25 m² max) | 1/3 de l’épaisseur (sciage) | 3 à 5 mm |
| Joint périphérique (contre mur) | En continu en rive | Toute l’épaisseur | 10 à 15 mm |
Quelle distance maximale prévoir entre deux joints ?
Les joints de dilatation sont indispensables dès que la longueur d’une dalle ou d’un mur dépasse typiquement 30 mètres d’un seul tenant. Cette limite empêche les contraintes de cisaillement de dépasser la résistance à la traction du béton non armé ou faiblement armé.
Pour les joints de retrait d’une terrasse résidentielle, l’espacement maximal conseillé est de 5 mètres linéaires entre chaque découpe, ce qui correspond à des panneaux carrés ou rectangulaires bien proportionnés.
Comment appliquer la règle des 25 fois l’épaisseur de la dalle ?
L’espacement des joints souples de retrait pour une terrasse en béton doit suivre la règle d’or de 25 fois l’épaisseur de la dalle. Pour un ouvrage standard de 12 cm d’épaisseur, le calcul donne une distance maximale de 3 mètres (0,12 × 25 = 3 m) entre deux lignes de joints.
Selon les recommandations techniques générales, la distance maximale entre les joints de dilatation ne doit quant à elle pas dépasser 30 fois l’épaisseur de la dalle de béton. Respecter ce ratio prévient le phénomène d’épaufrure sur les arêtes et protège également contre la fissuration prématurée.
Quatre erreurs fréquentes sur les joints de dallage et leurs corrections
La pérennité d’un ouvrage extérieur repose sur la rigueur d’exécution des réservations compressibles et des découpes. Voici les défauts les plus répandus observés lors de la réalisation des dalles et la méthode pour y remédier :
- Omettre la bande compressible périphérique le long des murs : la dalle coule directement au contact des fondations ou de la façade, ce qui transmet les poussées thermiques au bâtiment et fissure la chape. Posez impérativement une bande de désolidarisation de 10 à 15 mm d’épaisseur sur tout le pourtour avant de déverser le béton.
- Scier le joint de fractionnement trop profondément ou de façon superficielle : une entaille de seulement quelques millimètres ne guide pas la fissure, tandis qu’un sciage sur plus de la moitié sectionne le treillis soudé. Réglez précisément la disqueuse thermique pour entamer exactement 1/3 de l’épaisseur de la dalle.
- Interrompre le joint de dilatation au niveau du treillis métallique : laisser les armatures traverser le profilé compressible solidarise les deux blocs et bloque le mouvement d’expansion. Coupez systématiquement le treillis d’armature au droit précis de chaque joint de dilatation pour assurer une rupture mécanique totale.
- Attendre trop longtemps avant d’effectuer le sciage de retrait : réaliser la coupe plusieurs jours après la prise laisse le retrait hydraulique amorcer des microfissures aléatoires sous la surface. Réalisez le sciage contrôlé dès que le béton est accessible à pied d’œuvre et suffisamment ferme pour ne pas s’effriter sous la lame.
Pose et réalisation pratique des joints de dallage
Pour réaliser un joint de dilatation avant le coulage, on insère un élément de réservation compressible dans le coffrage qui traverse toute l’épaisseur de la dalle. Après durcissement, ce profilé peut recevoir un mastic polyuréthane élastomère adapté pour garantir une étanchéité parfaite contre les infiltrations pluviales.
Dans certains cas de rénovation, comme lors de la réfection d’un joint terrasse extérieure, il convient de vérifier que le fond de joint reste souple pour continuer à amortir les variations dimensionnelles.
Faut-il poser un profilé avant le coulage ou procéder par sciage ?
Le choix entre pose préalable et sciage dépend directement de la nature du joint à créer. Pour un joint de dilatation, la pose d’une règle compressible traversante avant le coulage reste la méthode standard, car elle garantit une séparation physique complète de la base au sommet.

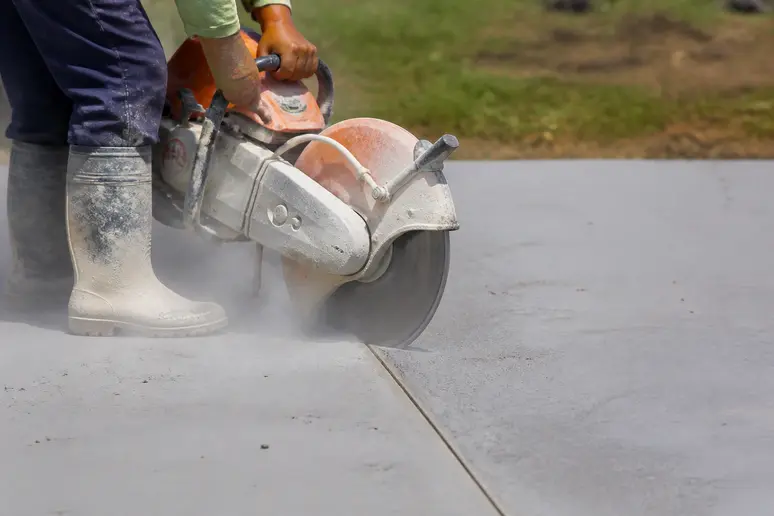

Pour un joint de retrait réalisé après la prise, on procède à un sciage contrôlé sur une profondeur généralement préconisée d’1/3 de l’épaisseur de la dalle. Cette technique offre des lignes nettes et permet d’utiliser une règle droite pour guider le passage du disque diamanté.
Comment traiter le joint périphérique contre la maison ?
Le joint périphérique situé entre la dalle et la maison est absolument obligatoire et doit mesurer 10 à 15 mm de largeur sur toute l’épaisseur de la dalle. Il désolidarise la terrasse des fondations du bâtiment principal, empêchant ainsi tout tassement différentiel ou transfert de charge vers la maçonnerie.
Ce joint se compose d’une mousse polyéthylène compressible positionnée verticalement contre le crépi ou le soubassement. Une fois le béton sec, arasez l’excédent de mousse au cutter à fleur de dalle avant d’appliquer un cordon de calfeutrement résistant aux rayons ultraviolets.
Tracez dès aujourd’hui le calpinage de votre future dalle sur votre plan de masse afin de positionner vos réservations compressibles tous les 25 fois l’épaisseur du béton avant la livraison des toupies.
Les informations de cet article sont fournies à titre indicatif. Pour tout projet de travaux, consultez un professionnel qualifié qui pourra évaluer votre situation spécifique selon les normes en vigueur.
FAQ
Quelle est la largeur idéale pour un joint de dilatation extérieur ?
La largeur recommandée pour un joint de dilatation ou un joint périphérique extérieur se situe entre 10 et 15 mm sur toute l’épaisseur du béton. Cette dimension offre une marge d’élasticité suffisante pour amortir l’expansion estivale du dallage sans écraser définitivement le matériau résilient.
À quel moment faut-il scier les joints de retrait dans le béton frais ?
Le sciage des joints de retrait s’effectue dès que le béton est suffisamment dur pour supporter le poids de l’opérateur et de la machine sans laisser d’empreintes, généralement entre 12 et 48 heures après le coulage. Une intervention trop tardive favorise l’apparition de fissures spontanées en dehors du tracé prévu.
Peut-on couler une dalle de terrasse d’un seul bloc sans joint ?
Il est vivement déconseillé de couler une dalle extérieure de plus de 25 m² d’un seul bloc sans joint de fractionnement. Sans ces découpes intermédiaires espacées au maximum de 5 mètres, le retrait du béton et les chocs thermiques provoqueront des fissures désordonnées sur la surface visible.
Le treillis soudé doit-il traverser un joint de dilatation ?
Le treillis soudé ne doit jamais traverser un joint de dilatation, car il empêcherait le libre mouvement des deux blocs de béton séparés. En revanche, pour un joint de retrait scié sur 1/3 de l’épaisseur, le ferraillage positionné dans le tiers inférieur reste continu pour maintenir la cohésion globale.
Comment combler un joint de dilatation après le séchage ?
Après le séchage et l’arasement de la bande compressible, le joint de dilatation se rebouche à l’aide d’un fond de joint en mousse surmonté d’un mastic élastomère polyuréthane souple. Ce produit d’étanchéité empêche l’eau de pluie et les gravillons de pénétrer dans l’interstice tout en conservant son élasticité.
Le coefficient de dilatation thermique du béton est de 0,01 mm/m/°C.
